Tece DrainProfile Doucheprofiel - 120cm - inkortbaar - brushed black chrome

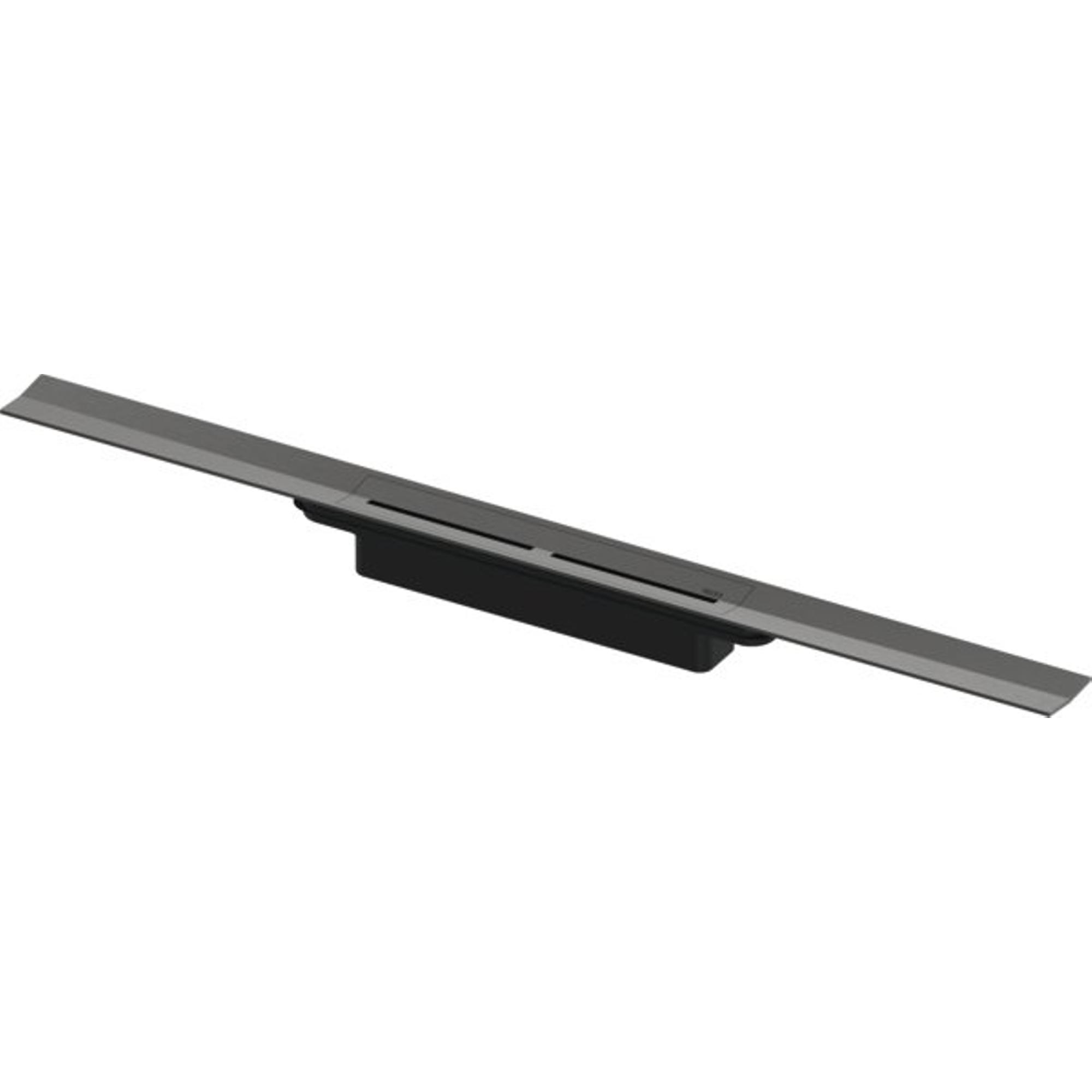

TECEdrainprofile doucheprofiel 120 cm in brushed black chrome

Dit doucheprofiel van TECE voert het douchewater af via een smal profiel van 55 mm breed dat je vlak tegen de wand of vrij in de vloer plaatst. Het is geen goot met een doorlopend rooster: het water loopt door het profiel naar één afvoerpunt. Profiel en profieldeksel zijn van roestvast staal 1.4301 (RVS 304) met een geborstelde black chrome PVD-afwerking. De fabriekslengte is 1200 mm en je kunt het profiel op de bouwplaats met een RVS-zaag inkorten tot minimaal 500 mm; verlengen kan niet.

Let vooraf op twee zaken: de afvoer hoort niet bij de levering en bestel je apart, en juist die keuze bepaalt hoeveel inbouwhoogte je in de vloer nodig hebt.

Waarom kiezen voor dit doucheprofiel?

• Op maat te maken: inkortbaar tot minimaal 500 mm, zodat het profiel exact op je doucheruimte aansluit.
• Gereedschapsloos te reinigen: het profieldeksel heeft een push-functie en neem je met de hand uit voor het schoonmaken van het profiel.
• Belastbaar: belastingsklasse K3 volgens DIN EN 1253-1 (proeflast 300 kg).
• Nauwkeurig af te stellen: de hoogte ten opzichte van de dekvloer is instelbaar van 10 tot 27 mm en het profiel is na plaatsing van de afvoer nog 5 mm in elke richting te verschuiven.

Afmetingen en inbouwhoogte

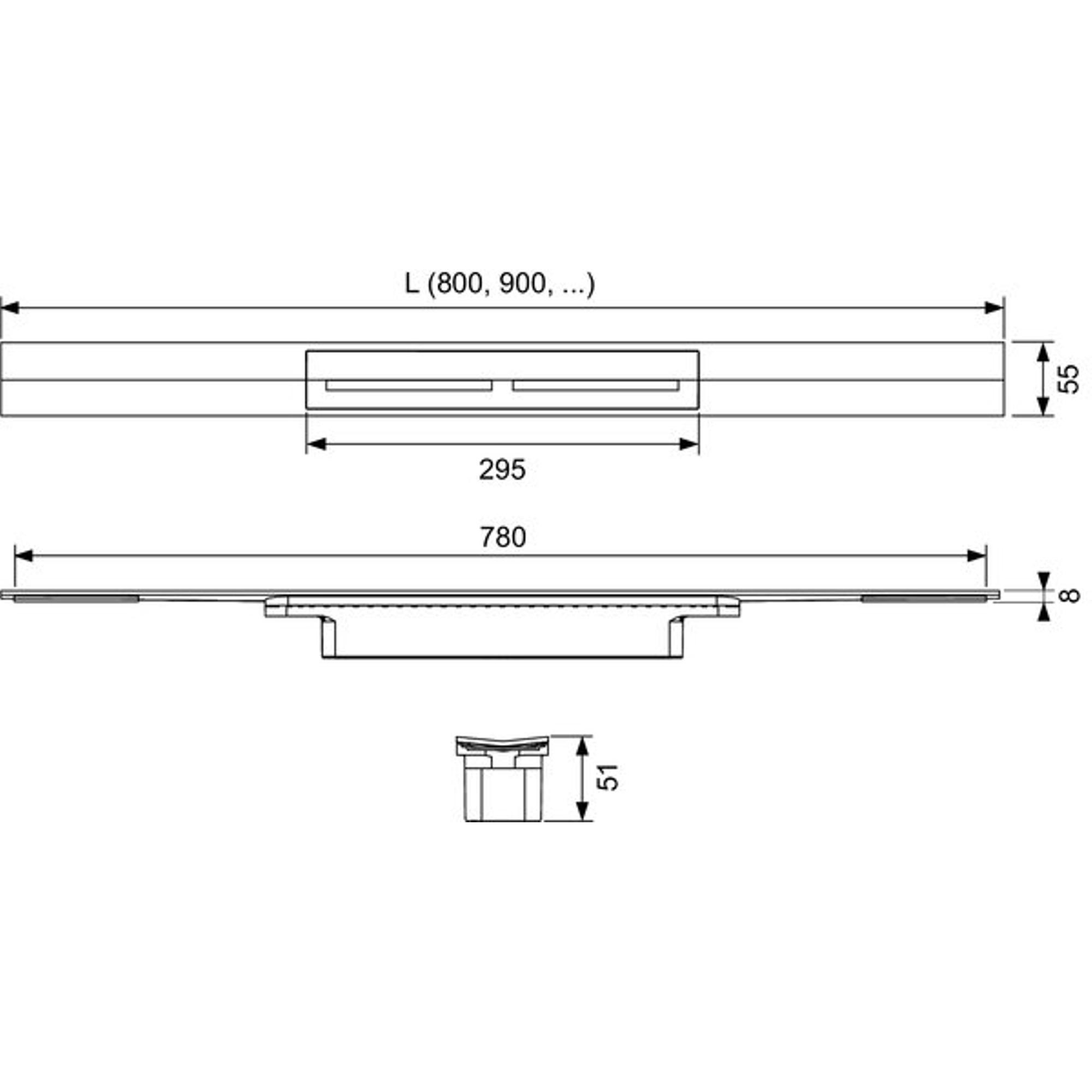

Het profiel meet 1200 x 55 mm. De instelbare hoogte van 10 tot 27 mm sluit aan op een vloerbedekking van 8 tot 25 mm inclusief lijmbed; bij wandvlakke montage moet de wandbekleding minimaal 10 mm dik zijn. Belangrijker voor je vloeropbouw is de inbouwhoogte van de afvoer, gemeten van de onderkant van de afvoer tot de bovenkant van de dekvloer: minimaal 65 mm bij de flat-afvoer (DN40) en minimaal 95 mm bij de standard-afvoer (DN50). Bij renovatie met weinig vloeropbouw is de flat-afvoer daarom vaak de enige optie. Met optionele stelpoten is de hoogte verstelbaar van 65 tot 164 mm (flat) of 95 tot 194 mm (standard).

Afvoer, capaciteit en aansluiting

Beide afvoeren worden zijdelings op de afvoerleiding aangesloten. De flat-afvoer werkt met DN40 en voert minimaal 0,46 tot 0,53 l/s af (ongeveer 28 tot 32 liter per minuut), de standard-afvoer met DN50 minimaal 0,6 tot 0,8 l/s (ongeveer 36 tot 48 liter per minuut), afhankelijk van de waterhoogte boven het deksel. Ter vergelijking: een regendouche geeft doorgaans 20 tot 30 liter per minuut. Bij een grote hoofddouche of twee douchekoppen is de standard-afvoer verstandiger. De standard-afvoer heeft een waterslot van 50 mm: die waterkolom in de stankafsluiter houdt rioollucht buiten.

Plaatsing en waterdichting

Het profiel wordt met tegellijm boven de dekvloer en de vloerafdichting geplaatst, wandvlak of op afstand van de wand. De aansluiting op de afdichting verloopt via de afdichtmanchet die bij de afvoer hoort, getest volgens Seal System en DIN 18534. Houd minimaal 1% afschot aan naar het profiel toe. Laat de installatie bij twijfel over vloeropbouw en afdichting door een vakman uitvoeren.

Wat wordt meegeleverd en wat heb je nog nodig?

Geleverd worden het profiel, het profieldeksel, het aansluitstuk en de grip-elementen die zich in de tegellijm verankeren. Noodzakelijk apart te bestellen is de TECEdrainprofile-afvoer, in de uitvoering flat (DN40) of standard (DN50); andere afvoeren passen niet op het aansluitstuk. Optioneel zijn stelpoten voor hoogteverstelling en fixatie tijdens de ruwbouw, een haarzeef en de geluidsisolatiemat Drainbase.

Onderhoud

Spoel het profiel af met water en wrijf het droog met een zachte doek. Gebruik alleen milde huishoudreinigers, geen chloor-, bleek- of schuurmiddelen. De stankafsluiter is uitneembaar voor reiniging.

Controleer dit vóór de bestelling

• De benodigde lengte: 1200 mm is inkortbaar tot minimaal 500 mm, maar niet te verlengen.
• De beschikbare inbouwhoogte in de vloer: minimaal 65 mm (flat DN40) of 95 mm (standard DN50).
• Diameter en positie van je bestaande afvoerleiding in verband met de zijdelingse aansluiting.
• De benodigde afvoercapaciteit bij jouw douchekop of dubbele douche.
• De dikte van tegel en lijmbed (8 tot 25 mm) en, bij wandvlakke montage, van de wandbekleding (vanaf 10 mm).
• Of je de afvoer, stelpoten en eventuele haarzeef meebestelt: die zitten niet bij het profiel.
